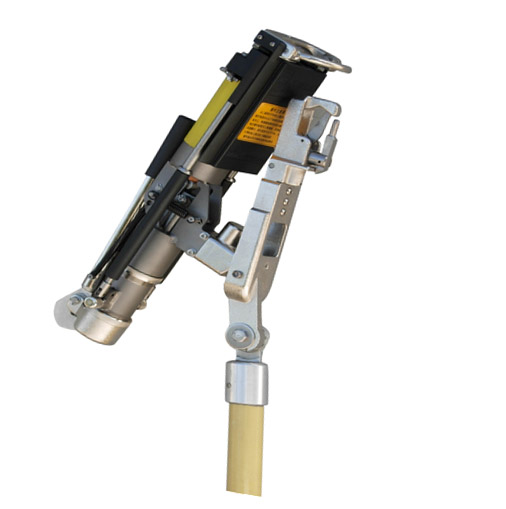

FZG/CX-12/630型戶外配電負荷開斷工具

發布時間：2022/09/08

（安裝操作演示視頻地址：http://v.youku.com/v_show/id_XNjA5Nzc2NDEy.html）

　　一、概述

　　FZG/CX-12/630型戶外配電負荷開斷工具（以下簡稱開斷工具），開斷工具是一種輕型、便于攜帶的高壓負荷開斷工具。適用于交流50Hz，額定電壓12kV戶外柱上跌落式分段器、跌落式熔斷器、隔離開關等需要開斷負荷電流時，借助本工具可逐相切斷負荷電流。

　　二、主要技術參數

　　1、使用環境條件

　　1.1 周圍空氣溫度：-40℃～+40℃

　　1.2 海拔高度：1000m

　　1.3 戶外環境：天氣晴朗，相對濕度不大于70%

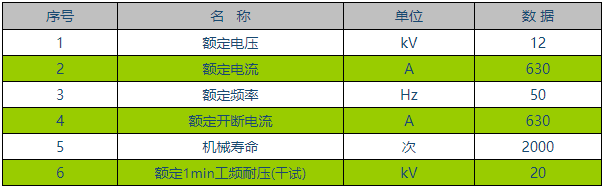

　　2、主要技術參數

　　三、特點

　　1、操作簡單。

　　2、使用方便，靈活性高。

　　3、穩定可靠。

　　4、壽命長。

　　5、可以開斷跌落式分段器、跌落式熔斷器、隔離開關負荷電流使其分閘。

　　四、主要結構及工作原理

　　1、主要結構

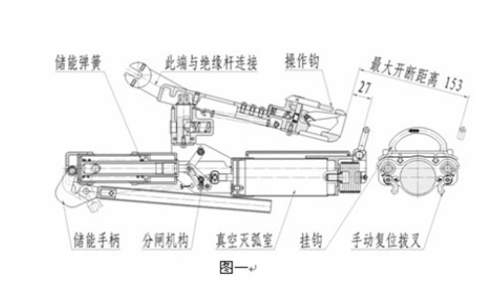

　　FZG/CX-12/630型戶外配電負荷開斷工具外形結構見圖一，主要由真空滅弧室、操作鉤、分閘機構、儲能手柄等組成。為便于攜帶和操作，零件材質多為鋁合金、鈦合金、工程塑料組成，質輕而堅固。

　　為適應不同的產品、不同的安裝方式，操作鉤與主體間可任意旋轉30度，操作鉤端部采用鴨舌結構能夠可靠連接開關，且便于摘掛。

　　后置儲能手柄，側推30度即可完成儲能，方便快捷。

　　2、工作原理

　　FZG/CX-12/630型戶外配電負荷開斷工具安裝于絕緣操作桿端部，分閘機構在儲能的條件下，操作鉤掛到被操作開關斷口的一端，掛鉤連接開關斷口的另一端。當人工用力拉開時，本負荷開斷工具達到觸發位置時，脫扣器觸發，真空滅弧室觸頭斷開。當真空滅弧室未開斷時，被操作開關斷口已先打開，最后用真空滅弧室切斷負荷電流。當進行下一次操作時需要對本工具再次儲能。

　　五、實際應用

　　1、組裝與操作

　　FZG/CX-12/630型戶外配電負荷開斷工具包裝分為主體部分和絕緣操作桿部分，絕緣操作桿共分三節，主體通過M8螺釘與絕緣操作桿連接，根據不同的操作角度有3種連接槽供選擇，一般情況下選擇中間槽即可（見圖一）。每節絕緣操作桿通過螺紋連接，組裝時各個螺紋必須連接穩固，并檢查主體部分是否動作靈活，然后對主體儲能。儲能方法是：用手握住儲能手柄向外側輕推大約30度角時聽到“咔嚓”聲響，同時手臂明顯感到反作用力見小，此時說明已經儲能。

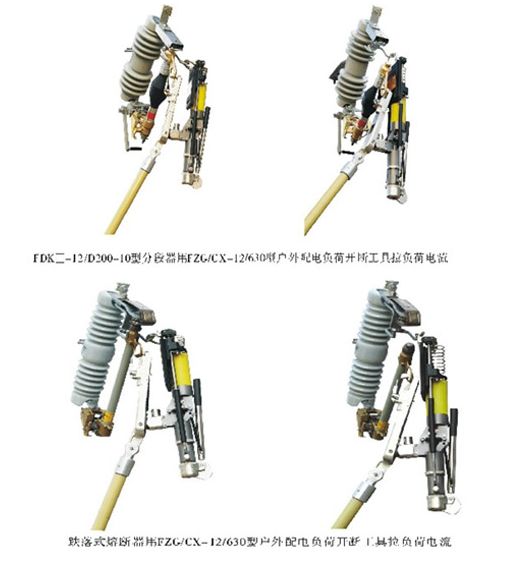

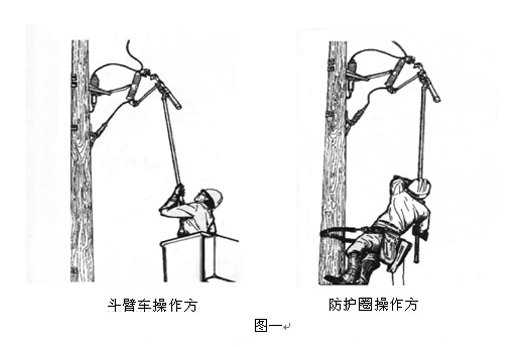

　　FZG/CX-12/630型戶外配電負荷開斷工具的操作方式可以采用斗臂車方式，也可以采用防護圈方式（見圖二）。采用斗臂車方式操作時，操作者必須距離高壓線1.5米以上。正確的操作方式是：裝上絕緣操作桿的開斷工具必須穿越被操作電器（隔離開關、跌落式分段器、跌落式熔斷器）的正前方位置，掛鉤必須掛在分段器等遠端側（見圖三），以利于觀察和操作。否則不僅遮擋視線還因工具扭曲使工具很難從開關上脫離下來。

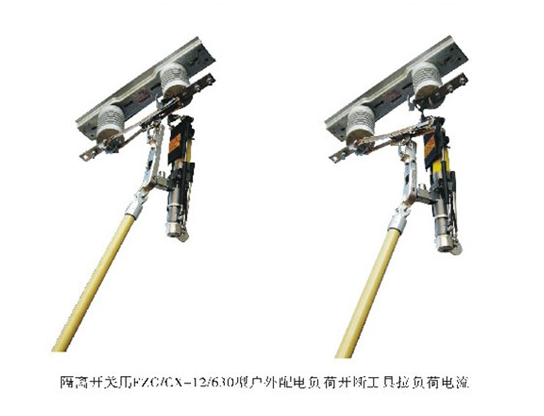

　　當按照圖三要求的正確方式掛上鉤后，拉下絕緣操作桿，此時開關形成明顯斷口負荷電流通過開斷工具導通，繼續下拉絕緣操作桿，能聽到“咔嚓”聲響，并且開斷工具的斷口已經自鎖形成一定的開斷距離，此時負荷電流已經切斷，輕輕摘下掛鉤(此處要特別注意開關斷口保持足夠絕緣距離)。然后用手搬動“復位撥叉”（見圖一），使開斷工具恢復到原始位置，再次儲能為下次操作做好準備。
