FDL/CX-12/T630-20型戶外交流高壓SF6自動分段器

　　一、概述

　　FDL/CX-12/T630-20型戶外交流高壓SF6自動分段器是我公司根據國內外市場需求，結合國際最新技術研制開發的高壓開關設備，適用于額定電壓12KV、交流50Hz，三相配電系統。配合重合器或具有重合功能的斷路器使用，用來自動隔離故障線路區段，使無故障線路區段正常供電。本分段器可以根據用戶需要對啟動電流大小、及故障電流出現的次數即計數次數現場調整，本分段器安裝于戶外柱上，其同時兼有交流高壓負荷開關的開斷、關合負荷電流、關合短路電流的能力。

　　當線路發生故障時，分段器可區分瞬時故障和永久故障，在滿足三個必備條件即：第一、故障電流超過整定的額定啟動電流值；第二、計數次數達到整定值（1、2、3、4次）；第三、線路失壓、線路電流低于300mA，三者缺一不可的前提下分段器自動分閘。實現隔離故障線路區段，使無故障線路區段正常供電，可有效提高供電的可靠性，大大縮小停電面積。

　　二、使用環境條件

　　1、環境溫度： -40℃～+60℃。日溫差變化范圍不大于25K。

　　2、海拔高度：2000m。

　　3、風壓：不大于700Pa。

　　4、外絕緣污穢等級：Ⅳ級

　　三、主要技術參數

序號	名      稱		單位	數   據
1	額定電壓		kV	12
2	額定電流		A	630
3	額定頻率		Hz	50
4	額定啟動電流		A	100~800
5	額定短時耐受電流/短路持續時間		kA/S	20/2
6	額定峰值耐受電流（短路關合電流）		kA	50
7	額定開斷關合有功負荷電流		A	630
8	計數次數		次	1、2、3、4
9	復位時間（記憶時間）		S	20
10	分閘動作時間		mS	≤100
11	主回路電阻		μΩ	≤620
12	機械壽命		次	3000
13	額定雷電沖擊耐受電壓（相間、相對地）		kV	75
14	額定雷電沖擊耐受電壓（斷口）		kV	85
15	額定lmin工頻耐壓 （相間、相對地）	干 試	kV	42
		濕 試	kV	30
16	額定lmin工頻耐壓（斷口）		kV	48
17	控制回路lmin工頻耐壓		kV	2
18	控制裝置的抗電磁干擾試驗			在沖擊電壓下，控制裝置未發生誤動作
19	操作分閘形式			永磁機構驅動脫扣
20	重量		kg	160



　　四、主要結構及工作原理

　　1．產品外形結構

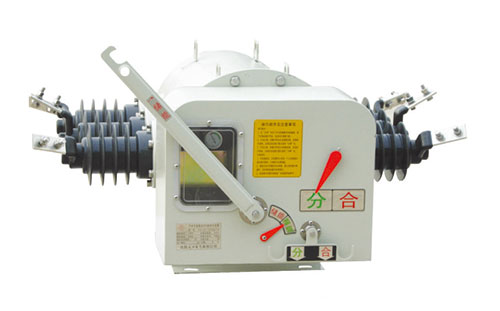

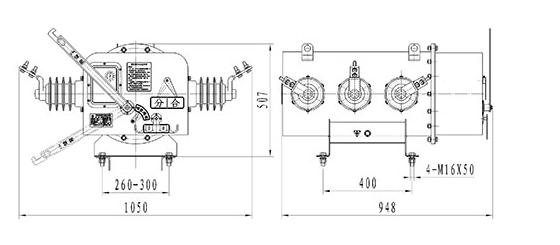

　　FDL/CX-12/T630-20型戶外交流高壓SF6自動分段器外形(見下圖)，分段器是由箱體、復合絕緣子、彈簧機構、永磁脫扣機構、電流互感器、電子控制器等組成。

　　箱體中間充有SF6氣體，動靜觸頭置于其中，動觸頭安裝于固定轉軸上，其開斷轉角為65度，靜觸頭通過復合絕緣子固定在箱壁上，復合絕緣子與導電桿鑲嵌一體，帶絕緣電纜的分段器其導電桿與絕緣導線壓力鉚接，并通過熱縮管連接，確保有效絕緣距離。

　　彈簧機構通過機構箱體固定于分段器箱體一側，固定轉軸通過磁流體密封軸頭與彈簧機構連接，彈簧機構的儲能手柄、分合閘脫扣鉤置于箱體一側，分閘狀態、合閘狀態、儲能、釋能狀態都有不同的箭頭指示。

　　彈簧機構箱體設有開啟窗口，通過窗口可以調整分段器的啟動電流和計數次數，彈簧機構箱體內設有SF6氣體壓力表，用以監測箱體SF6氣體壓力。

　　2．工作原理

　　FDL/CX-12/T630-20型戶外交流高壓SF6自動分段器是三相共體，以SF6氣體為絕緣介質，用彈簧機構手動儲能、手動合閘、手動分閘或自動脫扣分閘的高壓開關電器。既具有分段器功能還具有負荷開關功能。

　　FDL/CX-12/T630-20型戶外交流高壓SF6自動分段器的合閘、分閘操作必須首先通過彈簧機構儲能，機構儲能后，標識箭頭將指示儲能狀態，操作合閘手柄彈簧機構將帶動轉軸旋轉65度使開關處于合閘位置。分段器合閘后，合分閘箭頭將指向合閘位置。

　　當線路出現大于額定啟動電流的故障電流時，分段器中的電子控制器開始啟動，當上一級開關分閘后,分段器中的電子控制器開始計數,分段器在完成了規定的計數次數后, 線路中的電流小于300mA時，控制器給出一個電信號供給永磁機構的啟動線圈，驅動永磁機構之動鐵心彈出，帶動機構脫扣，彈簧機構分閘彈簧釋放，分段器分閘(總分閘時間不大于100mS),從而實現隔離故障區段的功能,待上一級開關再次重合閘時故障區段被隔離，而非故障區段投入運行。待工作人員將故障排除后可桿下手動儲能，手動合閘，重新恢復線路運行。

　　當上一級開關經過重合閘后瞬時故障排除，分段器又沒有達到規定的計數次數線路照常供電，經過20S（復位時間）后分段器將重新恢復到初始狀態。

　　本分段器具備高壓負荷開關的全部功能，手動儲能后，可以手動合閘、手動分閘、并且可以關合額定短路電流2次。

　　五、主要技術特點

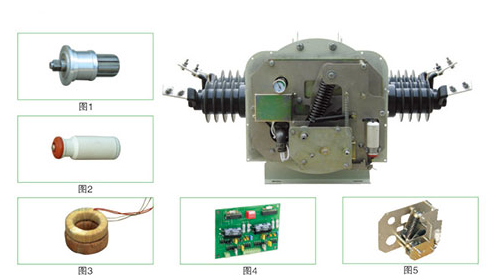

　　1、SF6氣體密封尤其是動密封，是SF6開關的難點。本分段器轉軸軸頭部分采用了國際先進的磁流體密封技術（見圖1），使SF6氣體年泄漏率在0.3%以下，開關使用壽命達到40年以上。適用溫度寬，通常應用于-40℃~+60℃環境條件下。耐壓差性能好，總密封耐壓差可達0.5~0.7MPa，真空度可滿足1.333×10-6Pa超高真空技術的要求。可靠的保證本分段器SF6氣體不泄露。

　　2、一般戶外柱上開關電磁脫扣需要外掛電壓互感器（PT）為其提供能源，由于PT故障，時常造成開關無法正常工作。外掛PT也同時提高了工程造價。本分段器采用了我公司擁有國家專利權的永磁機構（見圖2），其特點是動作能量小，僅靠分段器自身電流互感器（CT）（見圖3）提供的能源便可滿足需求，其體積小，重量輕，機械壽命在10000次以上。永磁機構與CT的組合，為分段器提供了穩定可靠的動作機構與能源。

　　3、FDL/CX-12/T630-20型戶外交流高壓SF6自動分段器采用了密封性能好、絕緣性能強的硅橡膠復合絕緣子，為用戶安裝方便，減小分段器體積，本分段器每個絕緣子端部預制1.8m長、185mm2銅軟絕緣導線，可以穩定的適應630A及以下電網需要。同樣為分段器的現場安裝提供了很大的方便。

　　4、本分段器控制板設有撥碼開關（見圖4），現場安裝時用戶可以根據實際需求現場調整額定啟動電流和計數次數，還可以根據用戶需求，安裝故障遠傳器?？梢詫?shí)現分段器狀態遠程監測。

　　5、本分段器動力源靠彈簧手動儲能機構（見圖5），其結構簡單，合分閘速度快，整體密封，轉軸部分均采用不銹鋼加銅套組合，大大提高了分段器彈簧機構的耐腐蝕能力，有效的保證分段器工作的可靠性。其分閘速度在3m/s以上。

　　6、FDL/CX—12/T 630—20型戶外交流高壓SF6自動分段器采用3mm以上不銹鋼板焊接成的殼體，其表面采取噴塑處理，強度高、耐腐蝕、密封性強，可使分段器長期穩定工作。

　　7、可區分瞬時性故障和永久性故障。

　　8、可以自動隔離故障線路區段，確保無故障線路區段正常運行。

　　9、無保護死區。

　　10、免維護。

　　六、分段器的應用

　　分段器與重合器（或斷路器）配合使用。如下圖所示：

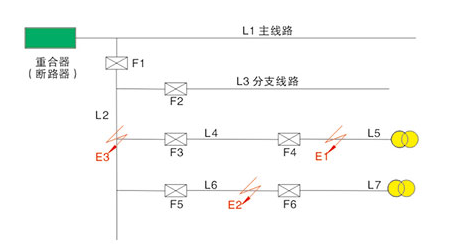

　　變電所出口選用重合器，整定為“一快三慢”。分支線路選用六臺FDL/CX-12/T 630-20型戶外交流高壓SF6自動分段器F1、F2、F3、F4、F5、F6將其線路分成L1、L2、L3、L4、L5、L6、L7段。分段器的額定啟動電流值與重合器啟動電流值相配合，F(xiàn)1計數次數3次，F(xiàn)2、F3、F5計數次數2次，F(xiàn)4、F6計數次數1次。

　　1．若故障E1發生在L5段，重合器、分段器F1、F3、F4通過故障電流，重合器自動分閘，線路失壓，F(xiàn)4達到整定1次計數次數自動分閘，隔離故障L5段，重合器自動重合后恢復線路L1、L2、L3、L4、L6、L7段供電。

　　2．若故障E2發生在L6段，重合器、分段器F1、F5通過故障電流，重合器自動分閘，如果為瞬時故障，重合器自動重合成功恢復供電。F1、F5沒有達到整定計數次數應處于合閘狀態。如果為永久性故障，重合器自動重合不成功，再次分閘，線路失壓，F(xiàn)5達到整定2次計數次數自動分閘，隔離故障L6段，F(xiàn)1沒有達整定的計數次數處于合閘狀態。重合器重合后恢復線路L1、L2、L3、L4、L5段供電。

　　3．若故障E3發生在L2段，重合器、分段器F1通過故障電流，重合器自動分閘。如果為瞬時故障，重合器自動重合成功恢復供電。F1沒有達到整定計數次數應處于合閘狀態。如果為永久性故障，重合器重合不成功，分閘，重合器再次重合不成功，再次分閘，線路失壓，F(xiàn)1達到整定3次計數次數自動分閘，隔離故障L2段，重合器重合后恢復線路L1段供電。

　　選擇FDL/CX-12/T 630-20型戶外交流高壓SF6自動分段器，一般在用戶入口處選擇計數次數1次。因用戶變電所故障大多是永久性的故障，架空線路故障80%是瞬時性故障，架空線路分支處應選擇計數次數2次或3次的，以利分段器之間配合和優化。

　　1、分段器的安裝

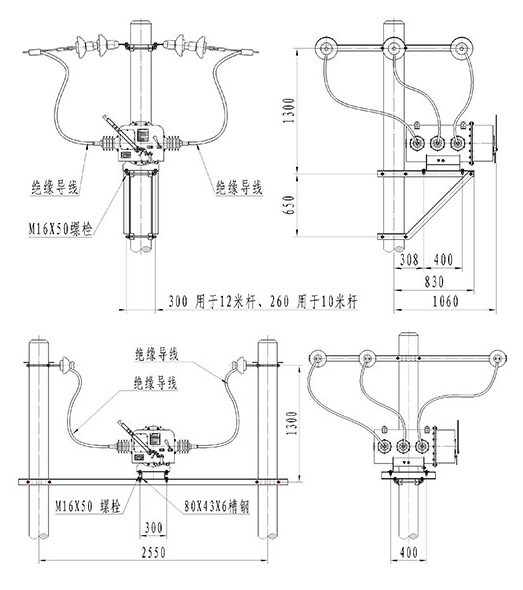

　　FDL/CX-12/T 630-20型戶外交流高壓SF6自動分段器安裝于戶外柱上，根據用戶需要可以單桿安裝，也可以雙桿安裝（見下圖）。單桿安裝用戶自備標準斷路器支架即可，雙桿安裝支架可選63×63×5標準橫擔和80×43×6槽鋼即可。安裝方式與柱上斷路器基本相同，方便快捷。

　　2、分段器的操作

　　FDL/CX-12/T 630-20型戶外交流高壓SF6自動分段器采用柱上安裝，其操作步驟如下：

　　第一步儲能：本分段器的合分閘的動力，來源于人工機械儲能，操作時首先對分段器進行儲能，用絕緣操作桿鉤住儲能操作臂下拉，使儲能操作臂沿逆時針?lè)较蛐D(zhuǎn)75度，旋轉到位后儲能掣子會自動鎖上，松開操作臂，此時操作臂會自動恢復原有位置。儲能指示箭頭指向“儲能”位置。

　　第二步手動合閘：合閘操作是用“絕緣操作桿”鉤住“合分閘脫扣鉤”“合”一側下拉，使其沿順時針?lè)较蛐D(zhuǎn)，脫扣合閘后，“合分閘指示箭頭”將指向“合閘”位置。

　　第三步手動分閘：合閘后的分段器要進行人工手動分閘，用“絕緣操作桿”鉤住“合分閘脫扣鉤”“分”一側下拉，使其沿逆時針?lè)较蛐D(zhuǎn)，脫扣分閘后，“合分閘指示箭頭”將指向“分閘”位置。

　　人工手動分閘和故障自動分閘后“儲能狀態箭頭”將指向“釋能”位置。

　　七、訂貨須知

　　FDL/CX-12/T 630-20型戶外交流高壓SF6自動分段器型號含義

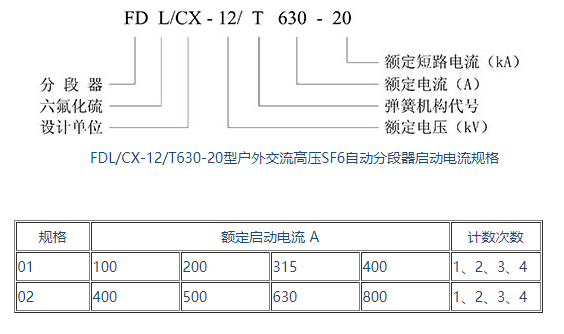

　　FDL/CX-12/T630-20型戶外交流高壓SF6自動分段器啟動電流規格

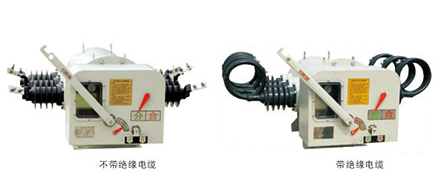

　　本分段器分為不帶絕緣電纜和帶絕緣電纜兩種見下圖。

　　訂貨時注明產品型號、額定啟動電流、計數次數，是否帶絕緣電纜。例如：FDL/CX-12/T 630-20額定啟動電流500A、計數次數3次、帶絕緣電纜（不注明，視為不帶絕緣電纜）。

　　用戶訂貨時，根據實際使用條件，選擇產品規格，如有特殊要求，需定貨時聲明，本公司愿為用戶竭誠服務。

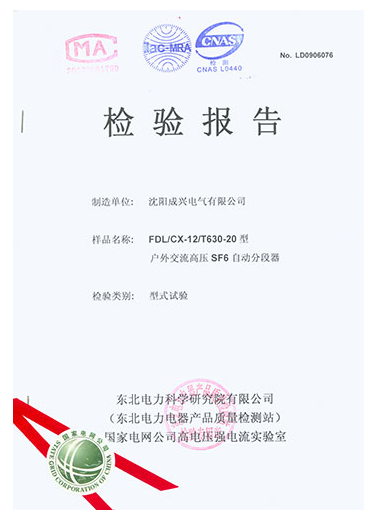

　　八、通過試驗及榮譽
