CHZN□（IRM）-12/D630-20型戶內交流高壓真空自動重合器

　　一、概述

　　CHZN□（IRM）-12/D630-20型戶內交流高壓真空自動重合器，是我公司引進德國先進技術設計生產的三相交流50Hz、額定電壓12KV的戶內開關設備，特別適用于對現有開關柜（GG1A，XGN等）的改造及新建變電所，作為分、合負荷電流、過載電流及開斷短路電流之用。

　　該產品引用了世界領先水平的真空滅弧室和單穩態永磁操作機構，具有體積緊湊、重量輕、結構簡單、操作可靠、免維護、使用壽命長等優點，除具有自動重合功能外，并且有手動分閘功能。

　　二、使用環境條件

　　◇周圍空氣溫度：-15°C ～ +55°C

　　◇相對濕度：不大于95%

　　◇海拔高度：1000m

　　◇抗震能力：地震烈度≤9級，水平振動≤0.3g

　　◇安裝地點：無爆炸、腐蝕性氣體的場所

　　三、主要技術參數

序 號	名 稱		單 位	數 據
1	額定電壓		kV	12
2	額定電流		A	630
3	額定頻率		Hz	50
4	額定最小啟動電流		A	0.1-2倍電流連續可調
5	額定短時耐受電流		kA	20
6	額定短路持續時間		S	4
7	額定峰值耐受電流		kA	50
8	額定短路開斷電流		kA	20
9	額定短路關合電流		kA	50
10	額定操作順序			0-0.1S-CO-1S-CO-1S-CO
11	額定短路開斷電流下的電壽命		次	100
12	額定電流下的機械壽命（電壽命）		次	30000
13	防護等級			IP65
14	絕緣介質			復合及空氣絕緣
15	主回路電阻		μΩ	≤150
16	觸頭開距		mm	6±1
17	接觸行程		mm	2±1
18	平均合閘速度		m/s	0.6±0.2
19	平均分閘速度		m/s	1.1±0.2
20	合閘彈跳時間		mS	≤2
21	分閘時間		mS	≤40
22	合閘時間		mS	≤60
23	合分閘不同期		mS	≤2
24	額定雷電沖擊耐受電壓（峰值）		kV	75
25	額定lmin工頻耐壓	干 試	kV	42
		濕 試	kV	30
26	控制回路lmin工頻耐壓		kg	2
27	控制裝置的抗電磁干擾試驗		kV	在沖擊電壓下，控制裝置未發生誤動作
28	操動機構			永磁機構

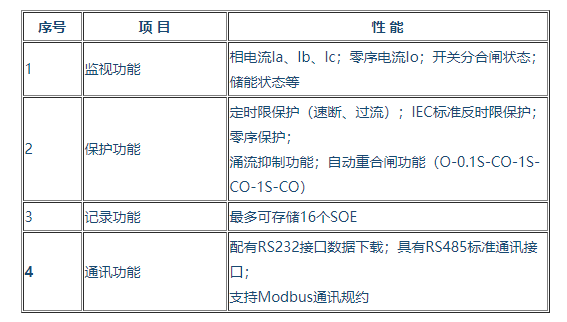

　　控制器裝置的主要功能

　　四、主要結構及工作原理

　　CHZN□-12/D630-20型交流高壓真空自動重合器由特殊設計的真空滅弧室，永磁操作機構，驅動模塊，控制保護裝置等主要單元組成。

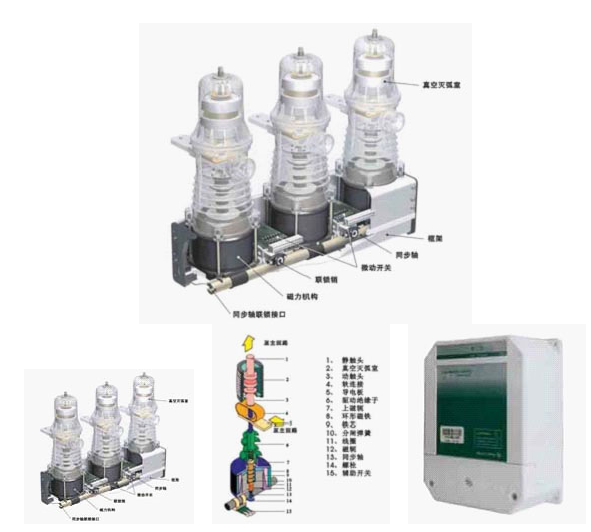

　　戶內重合器開關本體的整體結構如下圖所示

　　戶外真空自動重合器的開關整體結構 　 　   永磁機構結構 　 　 　 　 CM驅動模塊

　　五、戶內重合器的應用

　　1、新建變電所12KV出線柜

　　2、老式變電所（GG1A、XGN等）12KV出線柜改造

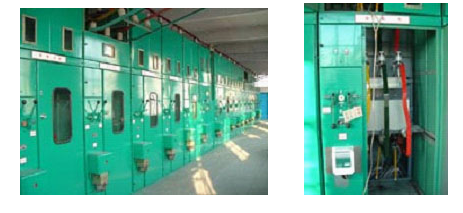

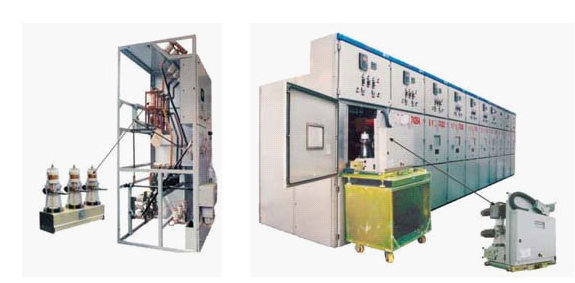

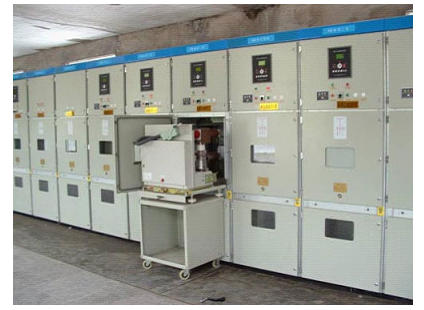

　　GG1A開關柜改造安裝圖                  戶內重合器中置柜手車安裝圖

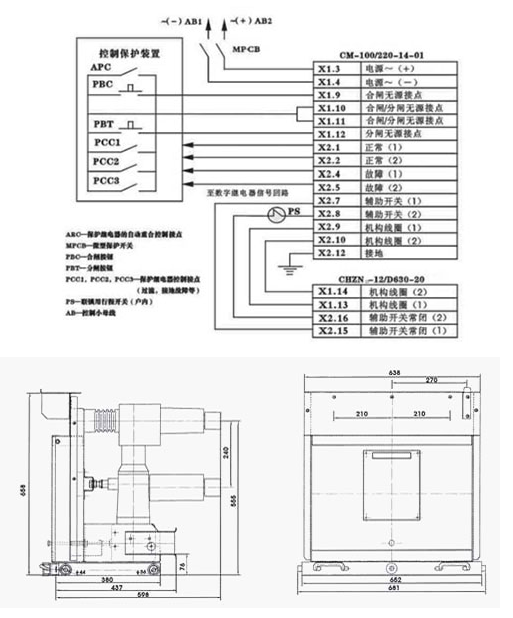

　　六、電氣接線及重合器手車裝配圖

　　七、定貨須知

　　產品名稱：戶內交流高壓真空自動重合器。
