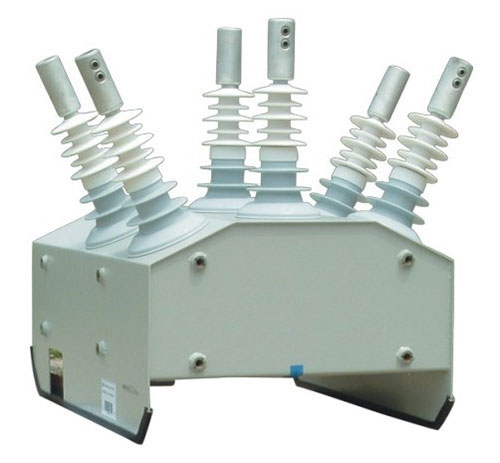

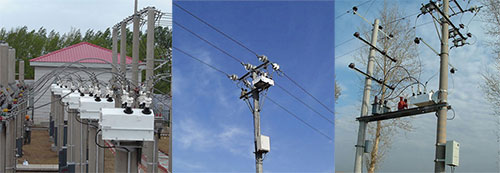

CHZW （OSM）-12/D630-16型戶外交流高壓真空自動重合器

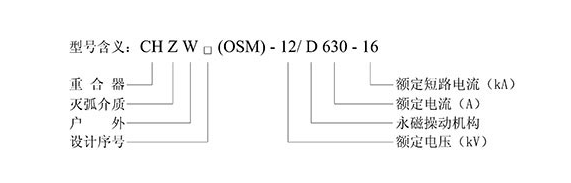

CHZW （OSM）-12 D630-16型戶外交流高壓真空自動重合器

　　一、概述

　　CHZW （OSM）-12/D630-16型戶外交流高壓真空自動重合器是我公司引進德國先進技術設計生產的三相交流50Hz、額定電壓12KV的戶外開關設備，廣泛用于城鄉電網12KV電力系統，作為分、合負荷電流，過載電流及開斷短路電流之用。

　　該產品引用了世界領先水平的真空滅弧室和單穩態永磁操作機構，具有體積緊湊、重量輕、結構簡單、操作可靠、免維護、使用壽命長等優點。

　　二、使用環境條件

　　◇周圍空氣溫度：-40°C～ +55°C,日溫差變化范圍不大于25K

　　◇相對濕度：≤95%

　　◇海拔高度：1000m

　　◇風壓：不大于700Pa

　　◇外絕緣污穢等級：Ⅳ級

　　◇覆冰程度：10mm

　　◇抗震能力：地震烈度≤9級，水平振動≤0.3g

　　◇安裝地點：無爆炸、腐蝕性氣體的場所

　　三、主要技術參數

序 號	名 稱		單 位	數 據
1	額定電壓		kV	12
2	額定電流		A	630
3	額定頻率		Hz	50
4	額定啟動電流		A	40-600A電流連續可調
5	額定短時耐受電流		kA	16
6	額定短路持續時間		S	4
7	額定峰值耐受電流		kA	40
8	額定短路開斷電流		kA	16
9	額定短路關合電流		kA	40
10	額定操作順序			0-0.1S-CO-1S-CO-1S-CO
11	額定短路開斷電流下的電壽命		次	100
12	額定電流下的機械壽命（電壽命）		次	30000
13	防護等級			IP65
14	絕緣介質			復合及空氣絕緣
15	主回路電阻		μΩ	≤150
16	觸頭開距		mm	6±1
17	接觸行程		mm	2±1
18	平均合閘速度		m/s	0.6±0.2
19	平均分閘速度		m/s	1.1±0.2
20	合閘彈跳時間		mS	≤2
21	分閘時間		mS	≤40
22	合閘時間		mS	≤60
23	合分閘不同期		mS	≤2
24	額定雷電沖擊耐受電壓（峰值）		kV	75
25	額定lmin工頻耐壓	干 試	kV	42
		濕 試	kV	30
26	控制回路lmin工頻耐壓		kg	2
27	控制裝置的抗電磁干擾試驗		kV	在沖擊電壓下，控制裝置未發生誤動作
28	操動機構			永磁機構
29	質量		kg	62.5

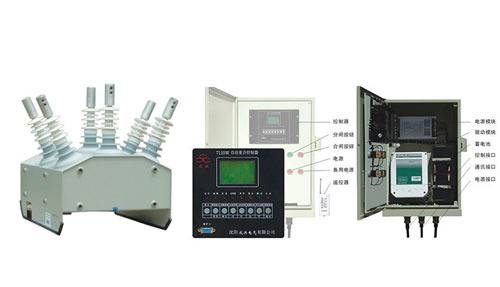

 控制器裝置的主要功能

序號	項 目	性 能
1	監視功能	相電流Ia、Ib、Ic；零序電流Io；開關分合閘狀態；儲能狀態等
2	保護功能	定時限保護（速斷、過流）；IEC標準反時限保護；零序保護； 涌流抑制功能；自動重合閘功能（O-0.1S-CO-1S-CO-1S-CO）
3	記錄功能	最多可存儲16個SOE
4	通訊功能	配有RS232接口數據下載；具有RS485標準通訊接口；支持Modbus通訊規約

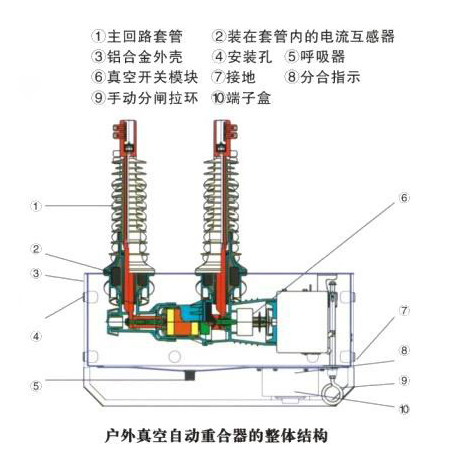

　　四、主要結構

　　CHZW□-12/D630-16型交流高壓真空自動重合器由特殊設計的真空滅弧室，永磁操作機構，驅動模塊，控制保護裝置等主要單元組成。戶外重合器的殼體使用防腐蝕的鋁合金材料并涂有白色磁漆。

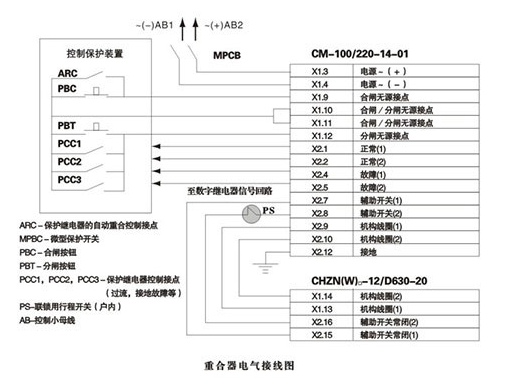

　　五、電氣接線及重合器安裝尺寸圖

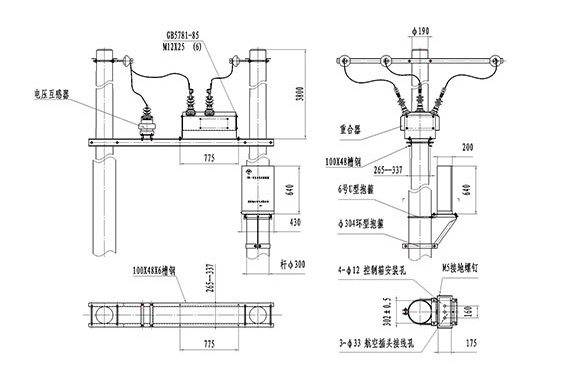

　　重合器單桿安裝圖

　　重合器雙桿安裝圖

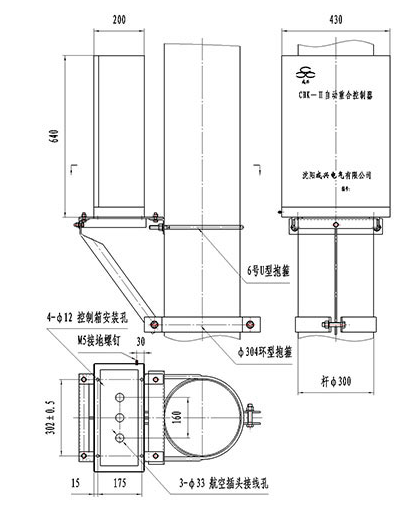

　　戶外控制器安裝尺寸

　　六、定貨須知

　　產品名稱：戶外交流高壓真空自動重合器。
