變電所饋線自動化改造方案與實施

　　摘要：變電所饋線自動化的實現是提高城鄉電網供電可靠性的有效途徑之一, 當配電線路出現故障時，要進行快速判斷，排除故障段，保證非故障段的正常運行，減少停電范圍。重合器與分段器在虎林市虎林變電所饋線自動化改造方案的實施表明，有效的隔離故障區段95%以上，既提高了供電可靠性五個百分點，又提高了社會和經濟效益，為配網自動化打下堅實的基礎。

　　關鍵詞：配電自動化；重合器；分段器

　　近年來作為一個邊境城市，隨著改革開放電力負荷得到了迅速發展，作為電力用戶對供電可靠性要求越來越高，因此，提高城鄉電網供電可靠性的有效途徑是實現饋線自動化。

　　1 虎林變電所10 kV配電自動化的現狀

　　虎林變電所10 kV配電線路以架空線為主，變電所出口保護開關為戶內斷路器，線路主要是柱上斷路器、負荷開關和熔斷器。柱上斷路器主要有以下問題：①機械方面，早期投運的真空斷路器年久有銹蝕現象，而近期又發現不少柱上真空斷路器分合儲能位置指示器機構卡澀，造成故障；儲能位置指示彈簧較細、老化造成的故障；斷路器開關彈簧操作機構卡澀造成的故障。②保護方面，柱上真空斷路器過流等級一般只有固定的幾個等級，對于一般用戶，由于負荷變化不大，造成了可能很多柱上真空斷路器定值都一樣，所以動作沒有選擇性，動作跳閘時上下一起動作。造成了柱上斷路器本身的局限性（無重合閘功能），不能達到最小范圍的隔離故障區段。例如現在的柱上真空斷路器過流等級是200A、400A，電流間隔較大。當出現短路故障時，兩臺定值相近的開關同樣會出現越級跳的現象，增大了停電面積。所以配電的整體自動化程度較低不能快速檢測故障區段，無法自動隔離故障并恢復非故障區域的正常供電。這一問題嚴重制約著供電可靠性的提高。因此，有必要對配電設備進行改造，實施配電自動化。我局決定以66KV虎林變電所及其出線作為試點工程進行配電自動化改造。

　　2 饋線自動化改造方案

　　我局經多方調研結合實際情況，決定對變電所出口開關及線路開關同時進行改造，為了節約資金，只對出口保護開關進行改造，即將變電所內斷路器更換成新型永磁機構重合器，老式繼電器保護改為微機保護，在架空分支線路上安裝跌落式分段器。

　　2.1 重合器和分段器

　　永磁機構重合器為30年免維護產品，其主要特點有：具有控制及保護功能，能實現就地合、分閘操作及機械閉鎖；操作機構為永磁機構；具有定時限和反時限保護功能；操作順序：O-0.1s-CO-1s-CO-1s-CO ，操作順序及重合間隔方便可調；具有多次重合功能（3次重合閘）；具有通訊功能。

　　三相連動跌落式分段器的主要特點有：安裝類似于跌落式熔斷器，結構靈活、簡單、操作方便、安全可靠；可區分瞬時性故障和永久性故障，可以自動隔離故障線路區段，確保無故障區段正常運行；分段器自動分閘后有明顯斷口，可以迅速查出故障區段，利于配電運行維護；分段器自動分閘后，操作機構具有自動復位功能，不用更換任何元件即可用操作桿手動合閘；無保護死區，防腐性能強，全天候運行，性能價格比高，免維護。

　　重合器和分段器配合，由于分段器可以區分瞬時和永久性故障，可以減小故障區域的停電面積，即提高了供電的可靠性又提高了經濟效益。

　　2.2 變電所內改造部分

　　變點所內改造主要分為機械部分和電氣部分。因?yàn)閱闻_停電作業，為了節約時間機械分閘機構部分改造前一定要測量好柜體內部的尺寸，做好配件，安裝前要保證配件間配合良好。電氣部分的電氣接線圖、電氣配件一定要保證在施工前準備齊全。由于電氣部分配線比較煩瑣，電氣部分一次二次同時作業，才能保證電氣部分和機械部分同時完工。

　　2.3 架空線路改造部分

　　根據我局架空線路的具體情況，在大的分支安裝計數次數兩次的分段器，在小分支和重要負荷用戶安裝計數次數一次的分段器以保證線路出現故障時可以第一時間隔離故障區段。由于分支線路負荷電流都不大，所以我們主要選用的是啟動電流80A、60A的分段器。安裝分段器前一定要先仔細閱讀分段器的安裝使用說明書，以保證分段器安裝正確，運行穩定。

　　2.4 重合器與分段器實施方案

　　變電所出口為重合器，具有三次重合閘，在大分支線路上安裝計數次數兩次的分段器，小分支安裝計數次數是一次的分段器（圖1為10KV虎林線配電自動化實施方案圖）。

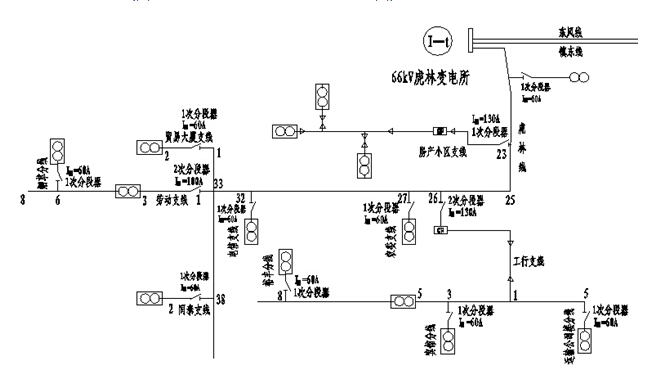

　　圖1 10KV虎林線配電自動化實施方案圖

　　主干線26#分支安裝一組計數次數兩次、啟動電流為130A的三相連動跌落式分段器，在其下運輸公司樓分線安裝一組計數次數一次、啟動電流為60A的三相連動分段器。若運輸公司樓分線出現短路故障，變電所出口重合器、26#、運輸公司樓分線分段器均檢測到故障電流。出口保護設定為延時0.3秒跳閘，若在延時時間內故障消失出口重合器不動作，故障點分支的分段器也不動作，這樣就避開了瞬時故障，整條線路正常供電。如果0.3秒后故障依然存在，出口重合器跳閘，計數次數一次的分段器達到動作條件立即分閘隔離運輸公司樓分線的故障區段。若工行支線出現短路故障，變電所出口重合器、26#分段器檢測到故障電流，出口重合器延時跳閘。若為瞬時性故障，變電所出口重合器合閘后恢復線路供電。若為永久性故障，變電所出口重合器再次跳閘，26#分段器由于達到動作條件（啟動電流和計數次數二次）跌落分閘，隔離故障區段。變電所出口重合器重合后恢復無故障區段正常供電。

　　3 結論

　　按上述網絡的實施方案，分段器經近一年的實際網上投運基本杜絕了由于線路故障致使變電站出口保護跳閘而造成大面積停電的事故。達到了迅速隔離故障線路區段將停電面積減至最小范圍的理想狀態、分段器的投運也為配電自動化打下了良好的基礎。我們改建了三條10KV出線，改變了以往線路故障越級跳閘，故障點難尋，不能迅速恢復供電的局面。一年來我們的供電可靠性比去年提高了5%。分段器在線路運行的最大特點是安裝類似于跌落式熔斷器；不需要外接電源（內置電流互感器）；動作機構采用高可靠的單穩態永磁機構；重合器和分段器配合憑借自身的微電腦可以自動區分瞬時或永久性故障并隔離故障線路區段，確保無故障區段線路正常運行；分段器自動分閘后有明顯斷口，可以迅速查處故障區段，利于配電運行維護?？捎羞x擇地、有效地消除瞬時性故障, 使其不致發展成永久性故障, 又可切除永久性故障, 故而能夠極大地提高供電可靠性。

　　參考文獻：

　　[1]方之明.配電網中重合器與分段器的配合使用[J].農村電工，2008（1）：19-20

　　[2]劉敬東.重合器與分段器在配網自動化中的應用[J].農村電氣化，2004（8）：21-22

　　[3]許曉峰，王興偉，馬仕海.配電網復合線路饋線自動化系統的設計[J].電工技術，2006（10）：28-29

　　[4]胡乃有，丁以心，張廷玉，顧欣欣.遼陽農電新型配電自動化系統的設計與實現[J].中國科技信息，2007（17）：20-21
