降低柱上真空斷路器的故障率

　　柱上真空斷路器在集美供電局的運用越來越廣泛，但由于柱上真空斷路器的生產技術條件不夠成熟，致使其故障頻繁發生。其故障率較高這一狀況，已經嚴重影響到供電的可靠性，所以該問題也隨之被日益提到日程上來。據現狀調查：柱上真空斷路器動作準確率僅為6%左右，拒動、誤動時有發生，其中除了少部分是因為保護定值整定不恰當外，主要都是由機械故障引起的；柱上真空斷路器檢修次數為平均每個月有4~5臺。暴露出了結構原理、質量材料、安裝、使用、維護和技術人員等許多方面的缺陷和不足，這些都需要立刻解決、改進和提高。目前減少柱上真空斷路器的故障，具有很強的現實意義，對提高供電的可靠性和增加供電量有著很大的作用。

　　1、故障分析

　　集美供電局應用的柱上斷路器類型有SF6、油絕緣和真空絕緣式。柱上SF6型斷路器由于環境不適宜，在該地區應用很少，總數只有6臺；油絕緣柱上斷路器因型號較早、性能差、不好維護等原因正逐漸被真空絕緣斷路器替代；所以柱上真空斷路器就一支獨秀，在該地區應用最為廣泛，幾乎占據柱上斷路器總數的90%以上，所以柱上真空斷路器的問題也就成了突出問題。

　　截止2004年12月，集美供電局共裝有柱上真空斷路器290臺，2004年上半年增加34臺，下半年增加37臺，在集美供電分局配電網絡中裝設有大量的柱上真空斷路器，而且有愈加廣泛的使用趨勢。與此同時：在2003年上半年柱上真空斷路器共損壞14臺，下半年損壞23臺，平均上半年每月要報廢2臺多，下半年3臺多，這說明柱上真空斷路器的故障率高達36%左右。

　　柱上真空斷路器出現的故障形式主要體現有：早期投運的柱上真空斷路器會隨著時間的延長有銹蝕現象，而近階段又發現不少柱上真空斷路器儲能、分合閘指示不對位等問題。關系到人員技術、開關質量、維護等諸多因素，造成柱上真空斷路器故障率高的主要原因有兩個：一是斷路器質量問題；二是維護不到位。實際中主要三種故障形式：斷路器分合儲能位置指示器機構卡澀，造成的故障；儲能位置指示器彈簧較細、老化造成的故障；斷路器開關彈簧操作機構卡澀造成的故障。

　　第一種故障率占80％，第二種故障率占10％，第三種故障率為5％，以上三種故障總加起來約占總故障數的95%。柱上真空斷路器的故障率較高這一現狀嚴重影響了供電可靠性的要求，大大縮短了斷路器試驗和檢修周期。

　　1.1 分析原因

　　綜合工作人員、維護水平、設備結構等問題作了詳細分析，結果發現故障類型有以下幾種（見圖1）。另外，保護方面也存在有以下問題：

　?。?）速斷倍數都是按廠家的說明書進行理論整定，因過流保護無法單獨退出運行，造成速斷不能進行實際的通大電流試驗。

　?。?）柱上真空斷路器過電流等級有200 A、400 A和630 A，而速斷倍數一般為3、5、7等，對于一般用戶，電流200 A已經足夠，很多時候沒有2倍的定值，只好用3倍，又要考慮跟變電站和用戶以上各級配合整定，所以造成了可能有很多級柱上真空斷路器定值都一樣，所以動作沒有選擇性，動作跳閘時上下一起動作。

　?。?）柱上真空斷路器二次線連接插口較長，當其平放時，插口與地面接觸，容易發生損壞。

　　1.2 確定故障原因

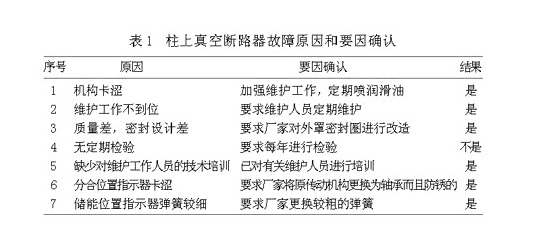

　　根據以上分析查找出的各種故障原因，我們逐一與實際對照，確定以下幾個要因和保護方面的故障原因見表1。

　　2、效果檢查

　　2.1 改進后效果

　　通過在實際中一年的實施，取得了顯著的改進效果。據集美分局生計室統計：改進前柱上真空故障率高，占36%，改進后故障大大減少，已低于18%，現在每個月最多一次或沒有。這個效果是很明顯的，達到我們預期的目的。

　　這個改進的效果不僅減少了維修勞動量，而且提高了無形效益：如供電可靠率、增供電量等。

　　2.2 經濟效益

　　這個改進帶來了許多方面的經濟效益：

　　◇由于故障檢修所需的時間大大縮短了，在無形中使供電公司和用電客戶在經濟上都取得了雙贏的局面；

　　◇故障次數的減少，為設備正常運行贏得了安全供電；

　　◇低故障率節省了大量的人力、物力、財力。

　　3、鞏固措施

　　從初步取得的成效后，更重要的就是維持成果，我們采取了以下措施：

　　◇繼續開展定期的技術培訓和經驗交流。

　　◇不斷改進調試設備和試驗方法，使引進的設備測量數據更加準確，試驗采用方法更加科學，有效。

　　◇繼續提高班組人員的維護技術水平。

　　◇將以上各種持續改進做法納入班組日常管理和工作標準中。
